Esta serie de centros de mecanizado se utiliza principalmente para el mecanizado de desbaste, semiprecisión y precisión de piezas complejas y de precisión de tamaño mediano y pequeño. Los materiales de las piezas suelen ser acero al carbono, acero aleado, acero para moldes, acero fundido, hierro fundido y metales no ferrosos, entre otros.

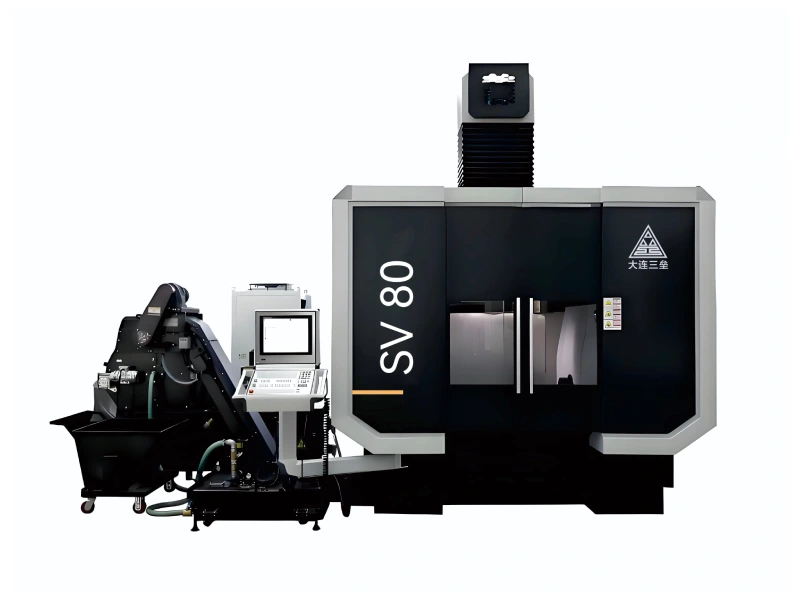

El centro de mecanizado vertical de la serie SV se suministra de serie con el sistema CNC HEIDENHAIN.El centro de mecanizado ofrece alta precisión de posicionamiento, rápida respuesta dinámica y capacidad de mecanizado de 3 ejes. Además, está equipado con cambio automático de herramientas y funciones de medición automática de piezas y herramientas, lo que permite procesos de mecanizado eficientes y automatizados.
El centro de mecanizado está compuesto por bancada, columna, viga, caja del carnero, carnero, sistema neumático, sistema automático de lubricación, sistema hidráulico, sistema de refrigeración y evacuación de virutas, sistema eléctrico CNC, sistema de detección y un sistema de protección totalmente cerrado.El centro de mecanizado realiza el movimiento izquierda-derecha mediante la caja del carnero (eje X), el movimiento adelante-atrás mediante la viga (eje Y) y el movimiento vertical mediante el carnero (eje Z). Todos los movimientos de los ejes son controlados automáticamente por la unidad de control CNC.
Las principales piezas fundidas del centro de mecanizado están fabricadas en hierro fundido de alta resistencia mediante moldeo con arena de resina.Se adopta una estructura tipo caja con refuerzos racionales, que proporciona una excelente resistencia a la flexión, alta rigidez y gran estabilidad. El sistema de movimiento principal utiliza un husillo eléctrico de alta velocidad, con funciones de sujeción y liberación automática de herramientas. Los ejes X, Y y Z son accionados por servomotores que, mediante acoplamientos, accionan directamente los husillos de bolas. El centro de mecanizado está equipado con una mesa de trabajo fija, lo que garantiza una altísima precisión de movimiento y rigidez del sistema de transmisión.
| Nombre del proyecto | Unidad | Parámetros de especificación | ||
| Especificaciones del centro de mecanizado | SV 60 | SV 80 | ||
| Mesa de trabajo | Superficie de sujeción fija de la mesa de trabajo (largo × ancho) | mm | 600 × 630 | 900 × 800 |
| Capacidad de carga máxima | kg | ≤600 | ≤1000 | |
| Dimensiones máximas de la pieza (diámetro × altura) | mm | ø 700×500 | ø 1070×750 | |
| Alimentar | Rango de desplazamiento de los ejes X/Y/Z | mm | 460/600/400 | 800/800/600 |
| Velocidad de avance de corte de los ejes X/Y/Z | mm/min | 20～20000 | 20～20000 | |
| Velocidad de desplazamiento rápida de los ejes X/Y/Z | mm/min | 60000 | 48000 | |
| Huso | Velocidad del husillo | rpm | 15000 | 15000 |
| Potencia del husillo (S1/S6 - 40%) | kW | 27/30 | 35/42 | |
| Par de torsión del husillo(S1/S6 - 40%) | Nm | 104/115 | 161/193 | |
| Cono del husillo | HSK-A63 | HSK-A63 | ||
| Herramienta | Capacidad del cargador de herramientas(opcional) | pcs | 30 | 30 |
| Exactitud | Precisión de posicionamiento de los ejes X/Y/Z | mm | 0.01 | 0.01 |
| Precisión de posicionamiento repetible de los ejes X/Y/Z | mm | 0.008 | 0.008 | |
| Otros | Sistema CNC(opcional) | Heidenhain TNC640/ Siemens SINUMERIK ONE | Heidenhain TNC640/ Siemens SINUMERIK ONE | |
| Dimensiones generales del centro de mecanizado (largo×ancho×alto) | mm | 3800×4550×3280 | 4800×4600×3960 | |
