Centro de mecanizado vertical de 5-ejes tipo cuna de la serie SVW

Descripción general de la máquina

El modelo SVW es un centro de mecanizado vertical de 5 ejes tipo cuna.
Está equipado de serie con el sistema CNC HEIDENHAIN TNC640 y reglas lineales HEIDENHAIN, logrando un control totalmente en lazo cerrado. La integración de servomotores y motores de par con accionamiento directo proporciona alta precisión de posicionamiento y una respuesta rápida (aceleración de hasta 5 m/s²), permitiendo el mecanizado simultáneo real de cinco ejes. Equipado con un cambiador automático de herramientas (ATC), el equipo representa plenamente la fabricación automatizada de alta eficiencia.

Los ejes lineales de avance (X, Y, Z) de la serie SVW-A adoptan la estructura internacionalmente avanzada “box-in-box”.
Los tres ejes están soportados por cuatro guías lineales, garantizando una excelente rigidez durante el mecanizado en desbaste y alta precisión en operaciones de acabado. En comparación, la serie SVW-C utiliza soporte de doble guía para los ejes X e Y y soporte de cuatro guías para el eje Z.

El movimiento de cinco ejes de la máquina se realiza mediante:
el desplazamiento izquierda-derecha del alojamiento del carnero (eje X), el movimiento adelante-atrás del travesaño (eje Y), el movimiento vertical del carnero (eje Z), la inclinación de la mesa giratoria tipo cuna (eje A) y la rotación de la mesa (eje C).

La máquina consta de:
la bancada, la columna, el travesaño, el alojamiento del carnero, el carnero, el sistema neumático, el sistema de lubricación automática, el sistema hidráulico, el sistema de refrigeración y evacuación de virutas, el sistema eléctrico y CNC, el sistema de medición y un sistema de protección completamente cerrado.

Está equipada con un electrohusillo importado de alto rendimiento
con refrigeración a través del husillo y sujeción/liberación automática de herramientas. En la serie SVW-A, los ejes de avance X/Y/Z están accionados por servomotores mediante correas síncronas que hacen girar los husillos de bolas, mientras que en la serie SVW-C los servomotores están conectados directamente a los husillos de bolas. Los ejes rotativos A y C utilizan accionamiento directo por motor de par y tecnología de control sincronizado, logrando cero holgura, alta precisión y una rápida respuesta dinámica.

Los accesorios estándar incluyen:
enfriador de agua, transportador de virutas, filtro de refrigerante de banda de papel y carro para virutas. Según los requisitos del usuario, pueden configurarse sistemas de medición automáticos, utillajes y herramientas, para ofrecer soluciones integrales de mecanizado llave en mano.

Parámetros técnicos de las máquinas SVW60 / 80 / 125

Nombre del proyecto		Unidad	Parámetros de especificación

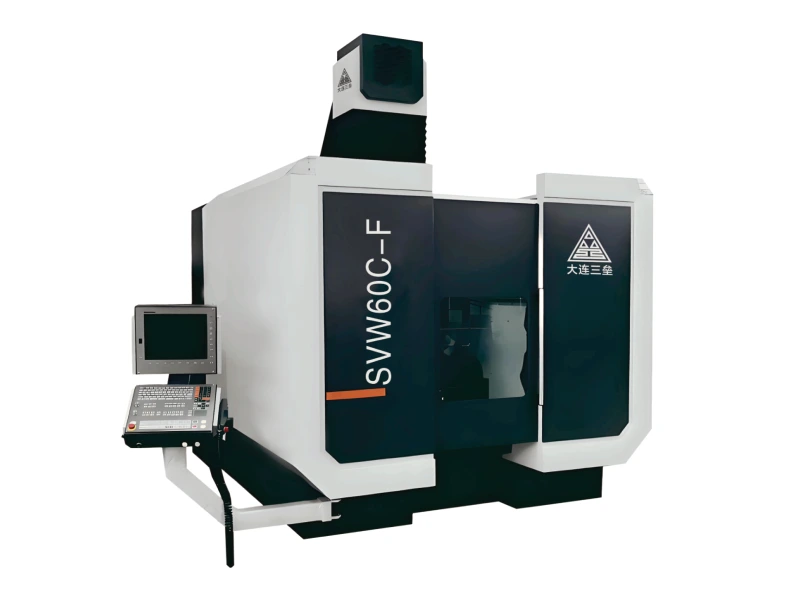

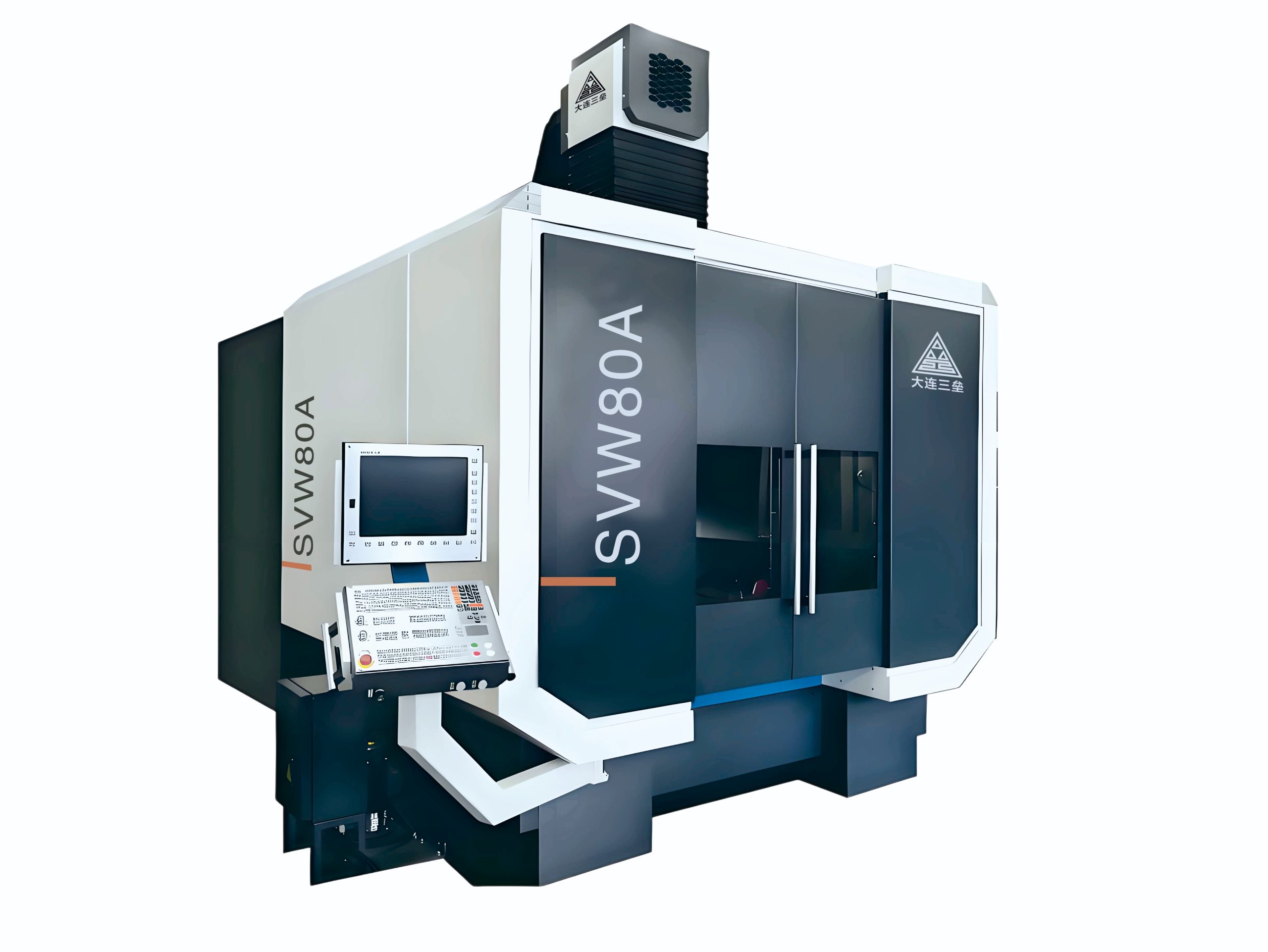

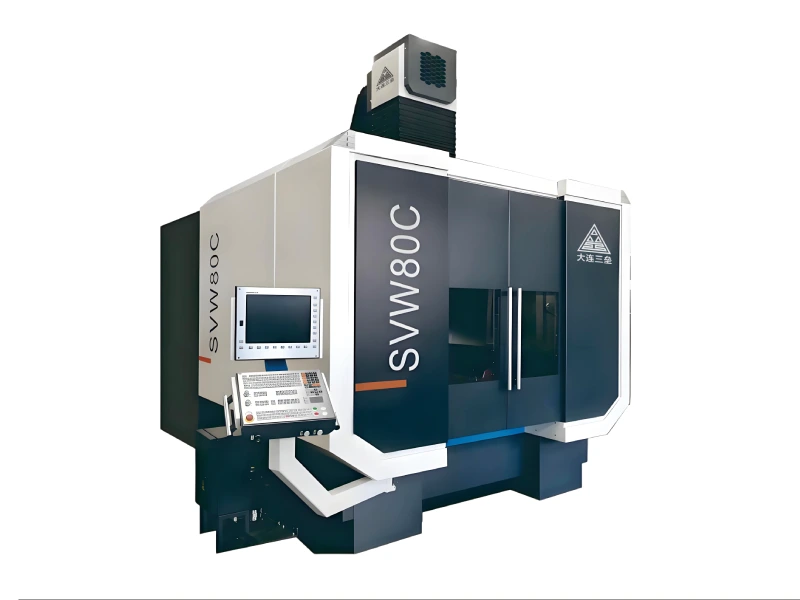

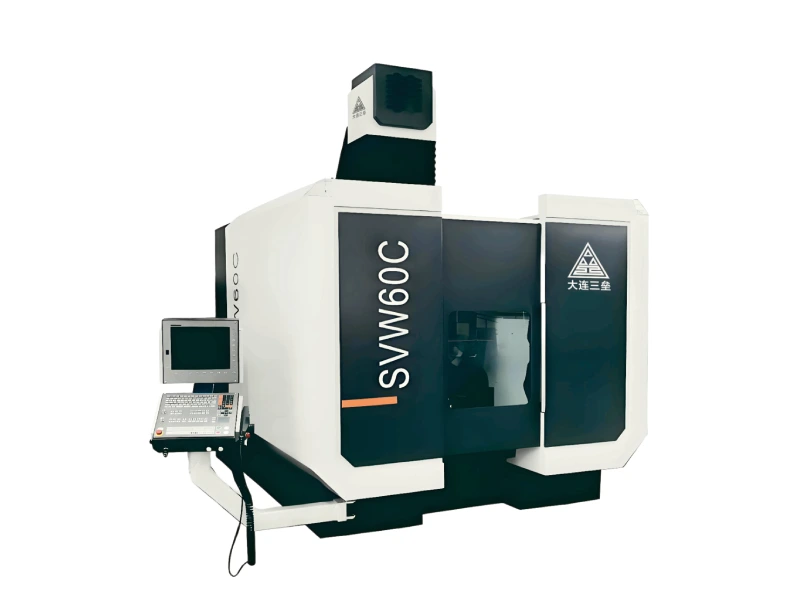

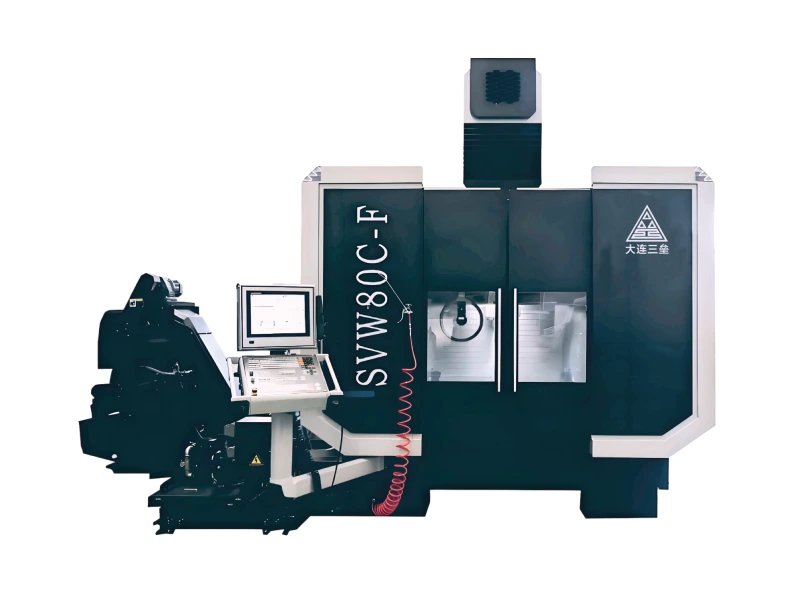

Especificaciones del centro de mecanizado			SVW60C	SVW60C-F	SVW80C	SVW80C-F	SVW80A	SVW125A	SVW125A-F
Mesa de trabajo	Diámetro de la mesa de trabajo	mm	φ600	φ600	φ800	φ725	φ800	φ1200	φ1200
	Capacidad de carga máxima	kg	≤500	≤500	≤850	≤850(molienda） ≤500(torneado)	≤850	≤2500	≤2500(molienda) ≤2000(torneado)
	Dimensiones máximas de la pieza (diámetro × altura)	mm	φ640×500	φ640×500	φ980×600	φ980×600	φ980X600	φ1360×700	φ1360×700
Alimentar	Rango de desplazamiento de los ejes X/Y/Z	mm	460/600/400	460/600/400	800/800/600	800/800/600	800/800/600	1250/1300/800	1250/1300/800
	Rango de oscilación del eje A	° (grados)	±140	±140	±120	±120	±120	±120	±120
	Rango de rotación del eje C	° (grados)	360	360	360	360	360	360	360
	Velocidad de avance de corte de los ejes X/Y/Z	mm/min	20~20000	20~20000	20~20000	20~20000	20~10000	20~10000	20~10000
	Velocidad de desplazamiento rápida de los ejes X/Y/Z	mm/min	60000	60000	48000	48000	48000	60000	60000
	Velocidad máxima del eje A	rpm	90	90	50	50	50	30	30
	Velocidad máxima del eje C	rpm	100	100(molienda) 900(torneado)	80	80(molienda) 600(torneado)	80	50	50(molienda) 400(torneado)
Huso	Velocidad del husillo	rpm	15000	15000	15000	15000	15000	10000	10000
	Potencia del husillo (S1/S6 - 40%)	kW	27/30	31/37	35/42	31/37	35/42	45/54 (S6-15%)	31/40
	Par de torsión del husillo (S1/S6 - 40%)	Nm	104/115	100/120	161/193	100/120	161/193	352/429 (S6-15%)	290/358
	Cono del husillo		HSK-A63	HSK-T63	HSK-A63	HSK-T63	HSK-A63	HSK-A100	HSK-T100
Herramienta	Capacidad del cargador de herramientas (opcional)	pcs	30	40	30	30	30	30	30
Exactitud	Precisión de posicionamiento de los ejes X/Y/Z	mm	0.006	0.006	0.006	0.006	0.006	0.006	0.006
	Precisión de posicionamiento repetible de los ejes X/Y/Z	mm	0.004	0.004	0.004	0.004	0.004	0.004	0.004
	Precisión de posicionamiento del eje A/C	” (arc-segundos)	6	6	6	6	6	6	6
	Precisión de posicionamiento repetible del eje A/C	” (arc-segundos)	4	4	4	4	4	4	4
Otros	Sistema CNC (opcional)		Heidenhain TNC 640/ Siemens SINUMERIK ONE	Heidenhain TNC 640/ Siemens SINUMERIK ONE	Heidenhain TNC 640/ Siemens SINUMERIK ONE	Heidenhain TNC 640/ Siemens SINUMERIK ONE	Heidenhain TNC 640/ Siemens SINUMERIK ONE	Heidenhain TNC 640/ Siemens SINUMERIK ONE	Heidenhain TNC 640/ Siemens SINUMERIK ONE
Otros	Dimensiones generales del centro de mecanizado (largo×ancho×alto)	mm	3800×4550×3280	3800×4550×3280	4800×4600×3960	4800×4600×3960	4800×4600×3440	6600×5400×4365	6600×5400×4365
