Esta serie de centros de mecanizado se utiliza principalmente para el mecanizado de desbaste, semiprecisión y precisión de piezas complejas y de precisión de tamaño mediano y pequeño. Los materiales de las piezas suelen ser acero al carbono, acero aleado, acero para moldes, acero fundido, hierro fundido y metales no ferrosos, entre otros.

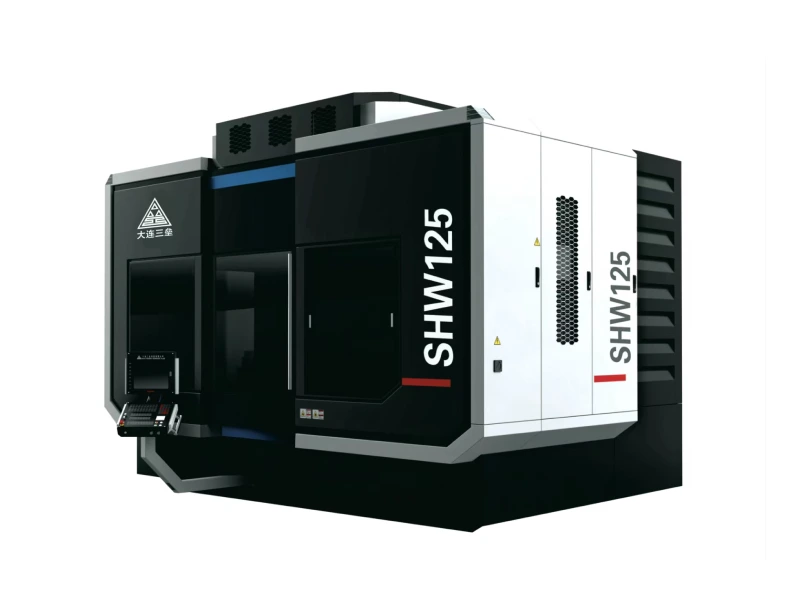

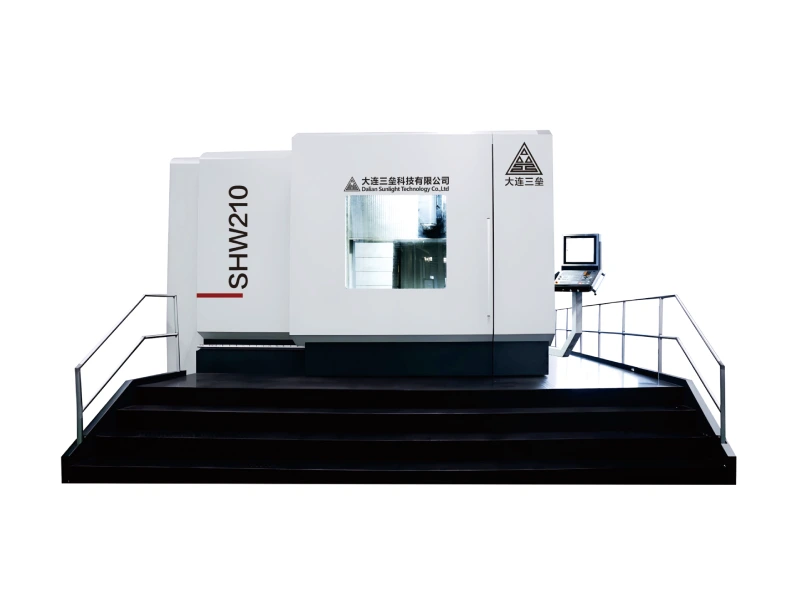

El modelo SHW es un centro de mecanizado de 5 ejes con orientación del husillo conmutable.
Está equipado con el sistema CNC HEIDENHAIN TNC640 y reglas lineales para un control totalmente cerrado. Combinado con servomotores Siemens y tecnología de accionamiento directo, ofrece alta precisión de posicionamiento y una rápida respuesta dinámica (aceleración de hasta 5 m/s²), permitiendo el mecanizado simultáneo real de cinco ejes. Además, incorpora un cambiador automático de herramientas para una operación automatizada de alta eficiencia.
El movimiento de cinco ejes de la máquina se realiza mediante:
el desplazamiento izquierda-derecha del carro deslizante (eje X), el movimiento adelante-atrás de la mesa de trabajo (eje Y), el movimiento vertical del cabezal de fresado (eje Z), la rotación de la mesa (eje C) y la rotación del cabezal de fresado (eje B).
La estructura de la máquina incluye:
la bancada, la columna, el carro deslizante, la mesa giratoria, el cabezal de fresado, el sistema neumático, el sistema de lubricación automática, el sistema de evacuación de virutas y refrigeración, el sistema eléctrico y un sistema de protección completamente cerrado.
La configuración estándar incluye:
un electrohusillo importado de alta calidad con refrigeración a través del husillo y capacidad de cambio automático de herramientas. Los ejes X, Y y Z están accionados por servomotores acoplados directamente a los husillos de bolas. El eje B es accionado por un servomotor mediante un mecanismo de reducción mecánica, mientras que el eje C adopta un accionamiento directo por motor de par, garantizando alta precisión de movimiento y rigidez de transmisión.
Los accesorios estándar incluyen:
enfriador de agua, transportador de virutas, filtro de refrigerante de banda de papel y carro para virutas. De acuerdo con los requisitos del cliente, pueden configurarse sistemas de medición, utillajes y herramientas, proporcionando una solución integral de mecanizado llave en mano.
| Nombre del proyecto | Unidad | Parámetros de especificación | |||||
| Especificaciones del centro de mecanizado | SHW100 | SHW125 | SHW135-F | SHW160 | SHW210 | ||
| Mesa de trabajo | Dimensiones efectivas de la mesa de trabajo (diámetro × ancho) | mm | φ1100×950 | φ1250×1160 | φ1250 | φ1600×1250 | φ1700 |
| Capacidad de carga máxima | kg | ≤2000 | ≤3000 | ≤3000(molienda) ≤2000(torneado) | ≤4500 | ≤6000 | |
| Dimensiones máximas de la pieza (diámetro × altura) | mm | φ1100×1500 | φ1300×1500 | φ1300×1500 | φ1700×1800 | φ2100×1700 | |
| Alimentar | Rango de desplazamiento de los ejes X/Y/Z | mm | 1000/1000/1000 | 1250/1250/1000 | 1350/1350/1000 | 1600/1600/1200 | 2100/2100/1700 |
| Rango de oscilación del eje B | ° (grados) | -30 ～﹢180 | -30 ～﹢180 | -30 ～﹢180 | -30 ～﹢180 | -30 ～﹢180 | |
| Rango de rotación del eje C | ° (grados) | 360 | 360 | 360 | 360 | 360 | |
| Velocidad de avance de corte de los ejes X/Y/Z | mm/min | 20~20000 | 20~20000 | 20~20000 | 20~20000 | 20~20000 | |
| Velocidad de desplazamiento rápida de los ejes X/Y/Z | mm/min | 60000 | 60000 | 40000 | 40000 | 40000 | |
| Velocidad máxima del eje B | rpm | 30 | 30 | 30 | 30 | 30 | |
| Velocidad máxima del eje C | rpm | 50 | 50 | 50(molienda) 400(torneado) | 15 | 15 | |
| Huso | Velocidad del husillo | rpm | 10000 | 10000 | 10000 | 15000 | 7000 |
| Potencia del husillo (S1/S6 - 40%) | kW | 35/43 | 35/43 | 31/40 | 48/70 | 52/52 | |
| Par de torsión del husillo (S1/S6 - 40%) | Nm | 210/261 | 210/261 | 290/358 | 300/445 | 500/700 | |
| Cono del husillo | SK50 (DIN69871) | SK50 (DIN69871) | HSK-A100/ HSK-T100 | HSK-A100 | HSK-A100 | ||
| Herramienta | Capacidad del cargador de herramientas (opcional) | pcs | 40 | 40 | 60 | 40 | 60 |
| Exactitud | Precisión de posicionamiento de los ejes X/Y/Z | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 |
| Precisión de posicionamiento repetible de los ejes X/Y/Z | mm | 0.004 | 0.004 | 0.004 | 0.004 | 0.004 | |
| Precisión de posicionamiento del eje B/C | ” (arc-segundos) | 6 | 6 | 6 | 6 | 6 | |
| Precisión de posicionamiento repetible del eje B/C | ” (arc-segundos) | 4 | 4 | 4 | 4 | 4 | |
| Otros | Sistema CNC (opcional) | Heidenhain TNC 640/ Siemens SINUMERIK ONE | Heidenhain TNC 640/ Siemens SINUMERIK ONE | Heidenhain TNC 640/ Siemens SINUMERIK ONE | Heidenhain TNC 640/ Siemens SINUMERIK ONE | Heidenhain TNC 640/ Siemens SINUMERIK ONE | |
| Dimensiones generales del centro de mecanizado (largo×ancho×alto) | mm | 5400×5300×3500 | 5800×6260×3600 | 7842×6558×4622 | 8605×7772×4865 | 9920×8430×5310 | |
