Esta serie de centros de mecanizado se utiliza principalmente para el mecanizado de desbaste, semiprecisión y precisión de piezas complejas y de precisión de tamaño mediano y pequeño. Los materiales de las piezas suelen ser acero al carbono, acero aleado, acero para moldes, acero fundido, hierro fundido y metales no ferrosos, entre otros.

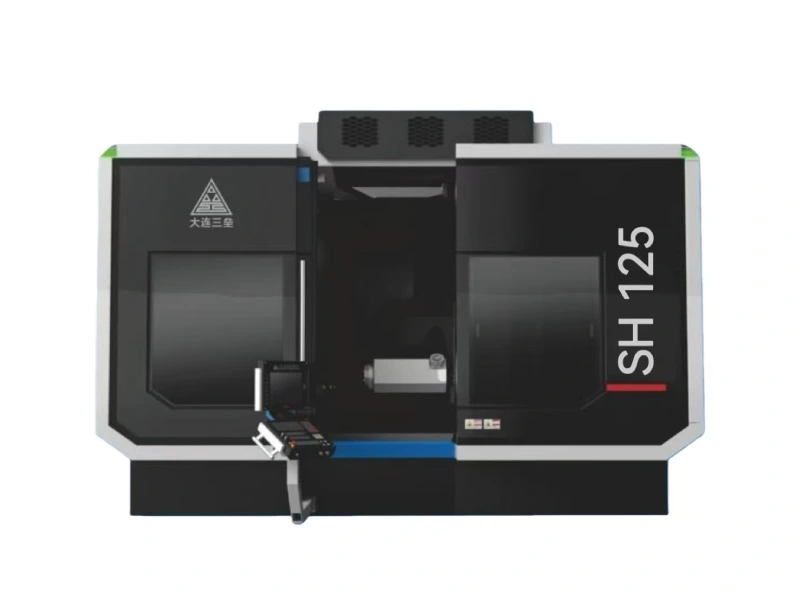

El centro de mecanizado horizontal de la serie SH se suministra de serie con el sistema CNC HEIDENHAIN.El centro de mecanizado ofrece alta precisión de posicionamiento, rápida respuesta dinámica y capacidad de mecanizado de 4 ejes. Además, incorpora funciones de medición automática de piezas y herramientas, lo que permite procesos de mecanizado altamente eficientes y automatizados.
El centro de mecanizado está compuesto por bancada, columna, corredera, mesa rotativa, husillo eléctrico, sistema neumático, sistema de lubricación, sistema hidráulico, sistema de refrigeración y evacuación de virutas, sistema CNC, sistema de detección y un sistema de protección totalmente cerrado.El centro de mecanizado realiza el movimiento izquierda-derecha mediante la corredera (eje X), el movimiento adelante-atrás mediante la mesa rotativa (eje Y), el movimiento vertical mediante el cabezal de fresado (eje Z), la rotación de la mesa rotativa (eje C) y la rotación del husillo eléctrico (eje W). Todos los movimientos son controlados automáticamente por la unidad de control CNC.
Las principales piezas fundidas del centro de mecanizado están fabricadas en hierro fundido de alta resistencia mediante moldeo con arena de resina.Se adopta una estructura tipo caja con refuerzos racionales, que ofrece una excelente resistencia a la flexión, alta rigidez y gran estabilidad. El sistema de movimiento principal utiliza un husillo eléctrico de alta velocidad, con funciones de sujeción y liberación automática de herramientas. Los ejes X, Y y Z son accionados por servomotores acoplados directamente a husillos de bolas. La rotación del eje C es accionada por un motor de par, lo que garantiza una altísima precisión de movimiento y rigidez del sistema de transmisión.
| Nombre del proyecto | Unidad | Parámetros de especificación | ||
| Especificaciones del centro de mecanizado | SH 100 | SH 125 | ||
| Mesa de trabajo | Dimensiones efectivas de la mesa de trabajo (diámetro × ancho) | mm | φ1100×950 | φ1250×1160 |
| Capacidad de carga máxima | kg | ≤2000 | ≤3000 | |
| Dimensiones máximas de la pieza (diámetro × altura) | mm | φ1100×1500 | φ1300×1500 | |
| Alimentar | Rango de desplazamiento de los ejes X/Y/Z | mm | 1000/1000/1000 | 1250/1250/1000 |
| Rango de rotación del eje C | °(grados) | 360 | 360 | |
| Velocidad de avance de corte de los ejes X/Y/Z | mm/min | 20~20000 | 20~20000 | |
| Velocidad de desplazamiento rápida de los ejes X/Y/Z | mm/min | 60000 | 60000 | |
| Velocidad máxima del eje C | rpm | 50 | 50 | |
| Huso | Velocidad del husillo | rpm | 10000 | 10000 |
| Potencia del husillo(S1/S6 - 40%) | kW | 35/43 | 35/43 | |
| Par de torsión del husillo(S1/S6 - 40%) | Nm | 210/261 | 210/261 | |
| Cono del husillo | SK50 | SK50 | ||
| Herramienta | Capacidad del cargador de herramientas(opcional) | pcs | 40 | 40 |
| Exactitud | Precisión de posicionamiento de los ejes X/Y/Z | mm | 0.01 | 0.01 |
| Precisión de posicionamiento repetible de los ejes X/Y/Z | mm | 0.008 | 0.008 | |
| Precisión de posicionamiento del eje C | ”(arc-segundos) | 10 | 10 | |
| Precisión de posicionamiento repetible del eje C | ”(arc-segundos) | 8 | 8 | |
| Otros | Sistema CNC(opcional) | Heidenhain TNC 640/ Siemens SINUMERIK ONE | Heidenhain TNC 640/ Siemens SINUMERIK ONE | |
| Dimensiones generales del centro de mecanizado (largo×ancho×alto) | mm | 5400×5300×3500 | 5800×6260×3600 | |
Advanced Production Technology and Processing Equipment as Quality Assurance sunlight currently operates nearly 100 CNC processing machines, with a total equipment investment exceeding 200 million RMB.
The five-axis machining accuracy of the company’s recent products is comparable to that of imported equipment, significantly increasing production capacity.
The five-axis linkage machine tool can complete the pentahedron processing of the workpiece through one clamping of the workpiece, which is especially suitable for the flexible production needs of many varieties and small batches.
